一、概述

近幾年隨著數據流量不斷增長，傳統承載網的數據傳輸和帶寬壓力不斷增加，骨幹網傳輸速率將從100G不斷向200G/400G等更高速率升級。未來2年，超100G網絡在整體市場份額中將超過60%，並且400G+將成為超100G網絡的主流應用。中國移動研究院專家表示，從骨幹網層麵來看，單波400G即將開啟，並進入長周期。因此，提前部署支持200G、400G係統的光纖光纜產品是建設高速信息網絡的基礎。但是，現網中使用的G.652光纖，已經無法滿足未來光傳輸網絡超高速率、超大容量、超長距離的傳輸需要。

G.654.E作為一種低損耗大有效麵積的光纖，可滿足超高速率和超長距離傳輸的需要，站上了曆史的舞台。

二．G.654E 光纖的簡介

1.什麽是G.654光纖

 G.654係列是一種光纖標準，主要是為長距離傳輸（如海底傳輸係統）建立的。G.654光纖的正式名稱是"截止波長位移光纖（Cut-off Shifted Fiber (簡稱：CSF）"，適用於使傳輸衰減損耗最小的C~L波段（1530~1625nm）。

根據國際電信聯盟ITU-T的分類，G.654係列光纖可分為五個子類別：A、B、C、D和E。其中，G.654.C和G.654.D的特點是超低損耗、擴展模場直徑（MFD），以及減小非線性效應，從而大幅提升了傳輸性能（改善了光信噪比）。除了海底光纜，陸地傳輸係統的數據傳輸速度也正變得越來越快，傳輸容量也越來越大，同樣要求光纖具備低損耗和低非線性。因此，2016年首次設立了一個子類別（G.654.E），作為G.654係列中應用於陸地傳輸係統的專門分類。

2.G.654.E光纖特點

新型G.654.E光纖有效麵積增加62.5%，光纖損耗降低10%，傳輸性能提升，在承載超100G方麵具備優異的性能，有利於全光組網。因此兼具低非線性效應（大有效麵積）和低衰減係數的G.654.E光纖是200G、400G及未來Tbit/s超高速傳輸技術的首選光纖。

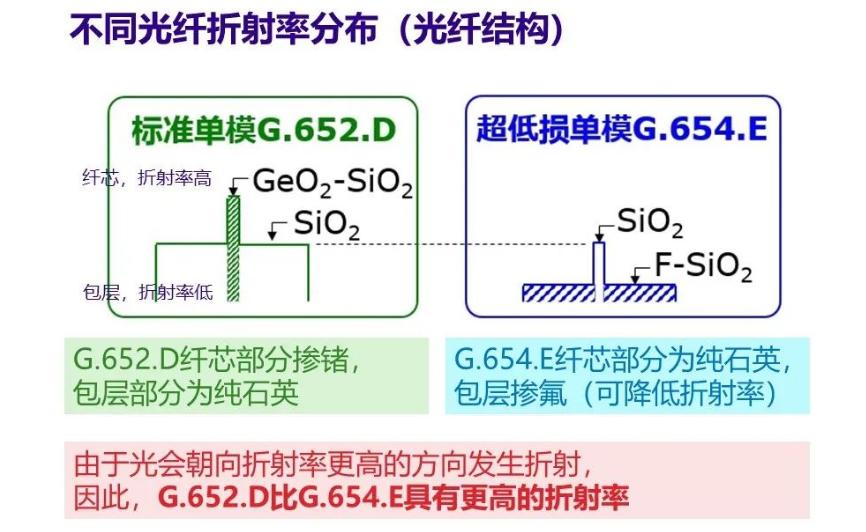

（1）光纖的材質

標準光纖通過在纖芯中加入GeO2（二氧化矽）提升折射率，包層則使用石英玻璃。然而，G.654是純矽芯石英光纖的結構：纖芯由純石英玻璃製成，通過在包層的石英玻璃中加入F（氟）等元素來降低折射率。由於纖芯是由純石英玻璃製成的，因此可以實現低傳輸損耗，並且也最適用於長距離傳輸。

（2）低的非線性效應

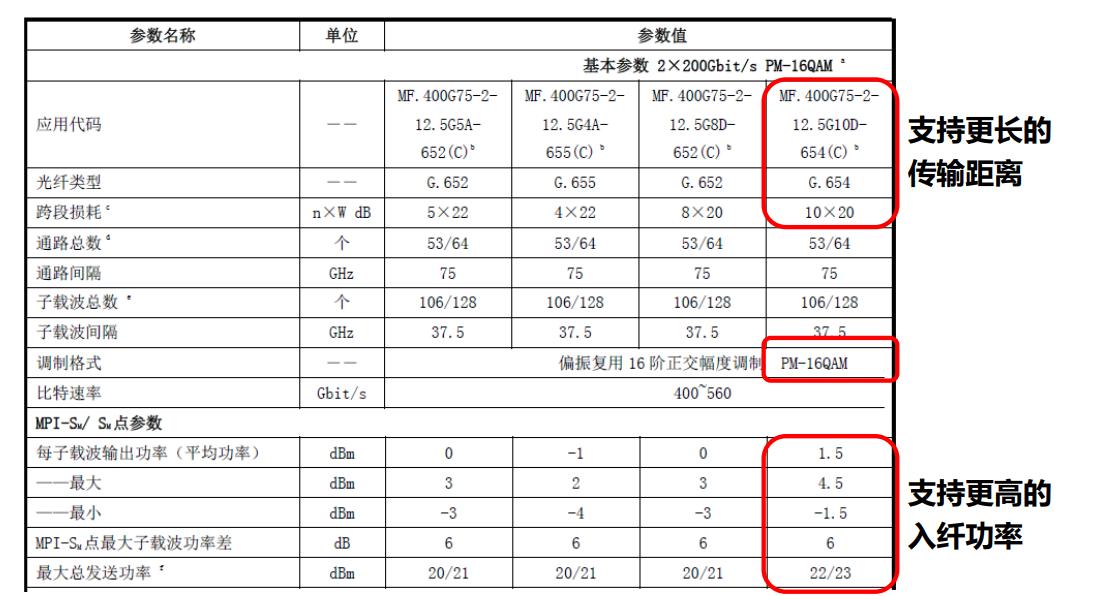

提高網絡傳輸性能是一個係統工程，如400G長距離傳送麵臨香農極限、高波特率器件（高速、高性能）、超寬頻譜資源技術（C+L）等關鍵挑戰，解決香農極限難題的手段就是提高光信噪比。G.654E光纖增大光纖的模場直徑，支持更高的入射功率；光纖的模場直徑越大，通過光纖橫截麵的能量密度就越小，從而改善光纖的非線性效應，提升光纖通信係統的信噪比。G.654E相比同纜的G.652.D，承載的同速率係統OSNR餘量均（jun1）有提升（1.82dB-2.78dB），入纖功率均有約1dB的提升。

（3）中繼站成本可控製

相比G.652光纖，G.654.E光纖無電中繼距離優勢明顯，可以延長無電中繼傳輸距離，可達900km以上，減少中繼站設置。

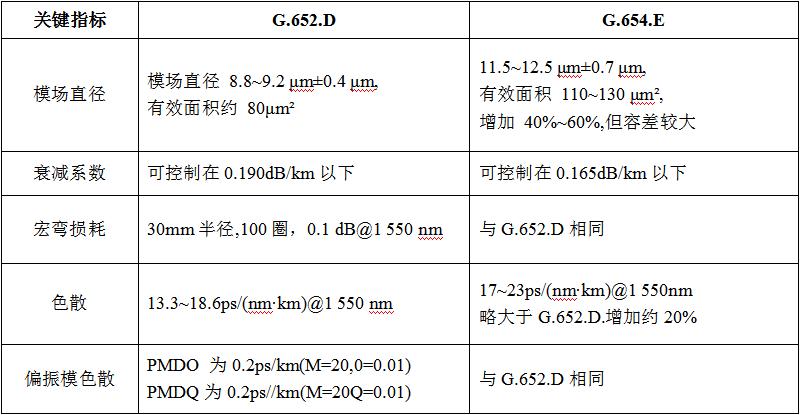

（4）G.652.D與G.654.E關鍵指標比較

三．G.654.E光纜的商用工程

一直以來，國內三大運營商都在積極推動G.654.E光纖的測試和商用，其中最為積極的當屬中國聯通，不斷攜手業界應用、推廣G.654.E光纖。2015-2017年，中國聯通分別在東部幹線網絡和西部幹線網絡開展試點，其中東部試驗網選擇了帶寬需求量大、最有可能優先部署400G技術的山東濟南-青島，光纜長度約430km，在驗證人工和氣流法布放光纜對大有效麵積光纖性能影響的同時，進行400G係統的傳輸性能現網測試驗證。西部試驗網選擇了工作環境複雜，途徑戈壁灘、天山以及草原的新疆哈密-巴裏坤段，光纜長度約150km，充分驗證架空敷設工藝對大有效麵積光纖的影響、較惡劣環境下長期運行的光纜的性能。

中國電信也積極探索並在業內率先規模引入G.654E超低損耗及大有效麵積新型光纖。2019-2021年中國電信開展了上海-金華-河源-廣州G.654.E光纖光纜試商用工程，全G.654.E部署，實際線路最長2000km、衰減≤0.174dB/km、有效麵積130μm2。並基於該光纜進行了單波長400Gb/s DWDM係統超長距傳輸現網試驗。現網比對測試結果表明，G.654E光纜的應用可以使得係統OSNR相較傳統G.652D纖芯環境提升3.5dB，起到延長無電中繼傳輸距離、減少電中繼數量和節能降耗等實際效果，對未來單波1T及更高速率傳輸係統的發展演進提供有力支撐。

中國移動早在2016年在北京-濟南-南京線路上也開展了大有效麵積超低損耗光纖試商用。光纜采用G.654E+G.652D的混纖共纜結構。

由於G，654.E光纖輸入功率大、傳輸容量達、傳輸損耗低，未來將被廣泛使用於國家電網、各大運營商等大型數據中心的線路傳輸。

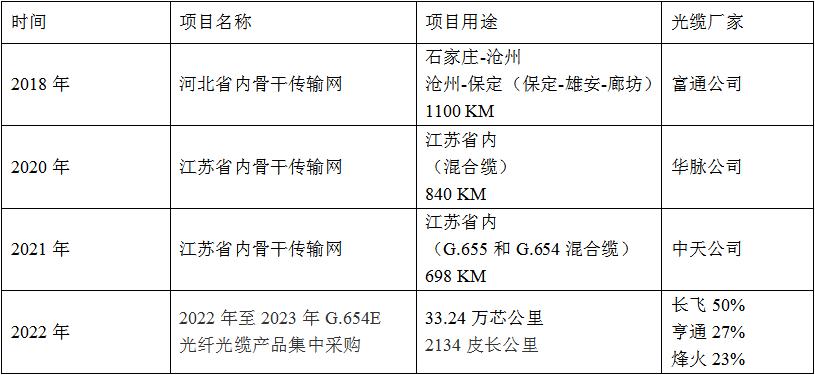

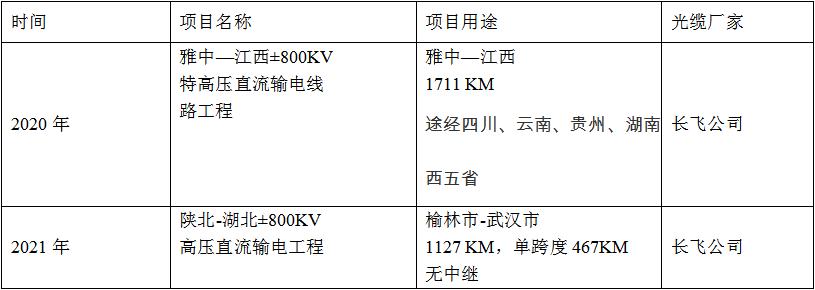

國家電網

中國移動

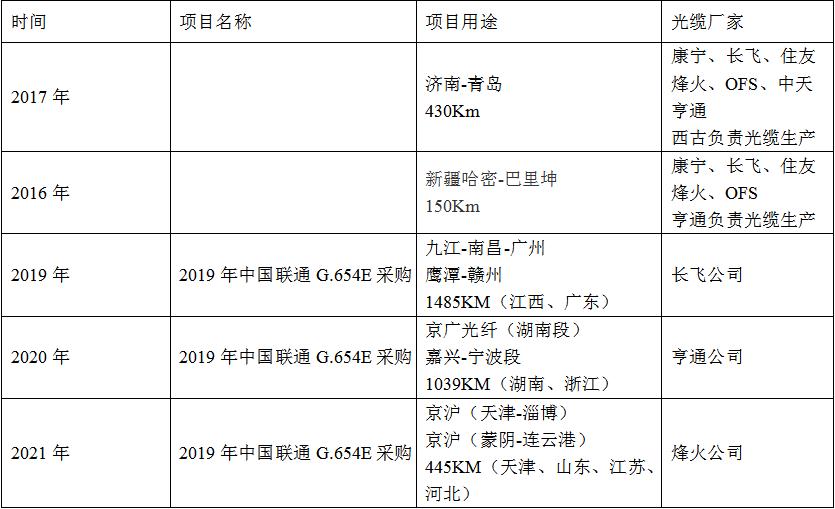

中國聯通

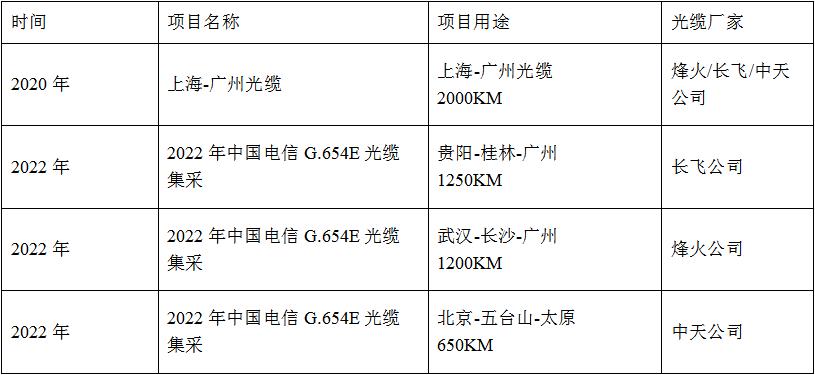

中國電信

2021年11月，中國電信決定在四圈六軸區域重點部署G.654.E光纖光纜，四圈指的是長三角、京津冀、成渝、粵港澳四個經濟圈，六軸就是任意兩個經濟圈的主幹連接。

四．測試標準和挑戰

1. 中國電信集團關於G.654.E超低損光纖集采測試檢測項目及測試技術指標

從中國電信集團對於G.654E光纜的驗收和維護要求可看出：

在光纜的傳輸性能方麵，增加了1625nm的損耗測試，1625的衰減係數：最大衰減係數不超過0.20dB/km；仍舊保留對偏振模色散（PMD）和色度色散（CD）的測試要求，在1550mm偏振模色散係數最大值單盤：< 0.125p/m(單盤值)、1550色散係數：17~23ps/(nm·km)。

對熔接的要求：接頭損耗平均值：平均值應不大於0.03dB、接頭損耗最大值：最大值應不大於0.05dB。

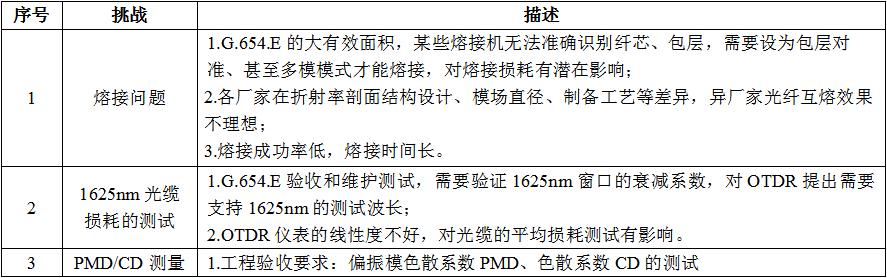

2.G.654.E幹線光纜工程驗收與維護的挑戰

五．草莓秋葵菠萝蜜黄瓜丝瓜榴莲污污污公司的測試方案

1.住友TYPE-82C+專有的G.654E熔接模式，麵向G.654.E的熔接問題

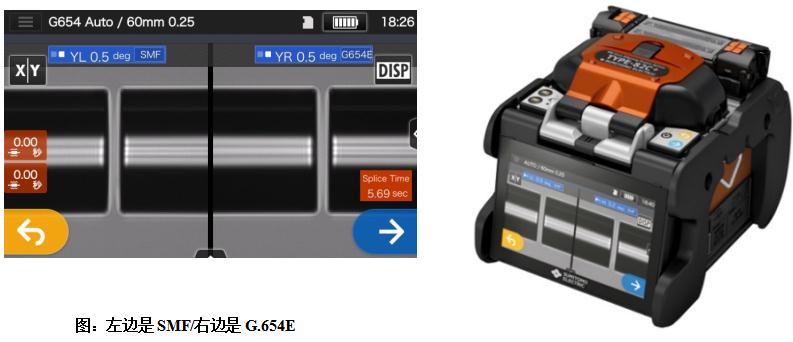

住友電工的高精度纖芯對準光纖熔接機TYPE-82C+搭載了多項適用於G.654.E光纖的專用熔接條件。

（1）納米熔接技術：通過運用獨家的人工智能技術，大幅提高了熔接精度和熔接效率。該技術可運用在惡劣的環境下，且對操作人員技能水平沒有要求，即使是在偏軸、歪斜等情況下，也可以通過對放電強度和驅動馬達自動進行微小的調整，發揮最佳性能。

（2）熔接時間：SM FAST模式:5秒 ；AUTO 模式式: 7秒。

（3）自動識別不同類別的光纖，並進行超低損熔接。

（4）雙加熱爐，大大提高了熔接效率

（5）具備G.654E專用熔接模式：采用纖芯對準技術，推定損耗精度高

（6）自動識別G.654與G.652纖芯：通過自動光纖識別技術，即使是異種類型的光纖，能夠準確地 判別光纖類型，設定最佳適接條件，也能夠實現低損耗熔接。

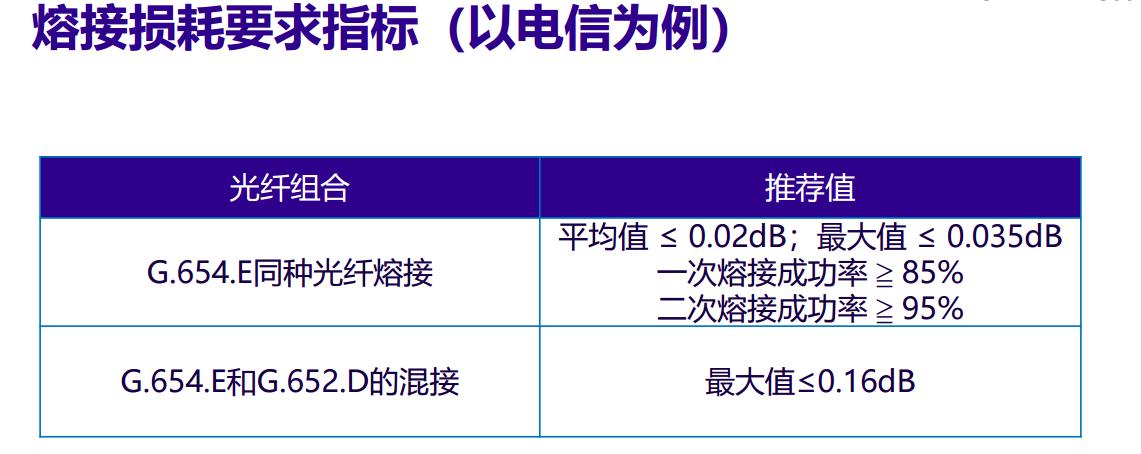

（7）熔接損耗低：滿足電信集團對G.654E的驗收標準，具體見下表。

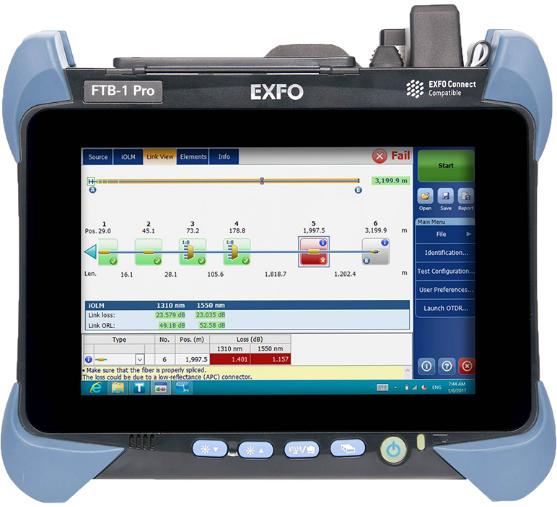

2.EXFO FTBx-750C OTDR，麵向1625nm光纜損耗的測試

EXFO OTDR在行業內有較高占有率，主要應用於：幹線光纜施工驗收、維護搶修、光纜廠生產/廠驗和第三方檢測等。

FTBx-750C結合高動態範圍和高分辨率，實現非常精確的光纖/光纜測試。

在G.654E的測試經驗方麵：

（1）參與中國電信集團上海金華河源廣州幹線光纜線路工程驗收；

（2）參與長飛、烽火和亨通的G.654E光纜廠驗；

（3）大規模使用於長飛、烽火、亨通、中天、富通等光纜廠的各個生產工位。

特點：

（1）顯示屏：8英寸

（2）波長：1310±20nm，1550±20nm，1625±10nm

（3）動態範圍（脈寬20us，SNR=1） 46dB

（4）事件盲區：≤ 0.5m

（5）線性度：±0.03dB/dB

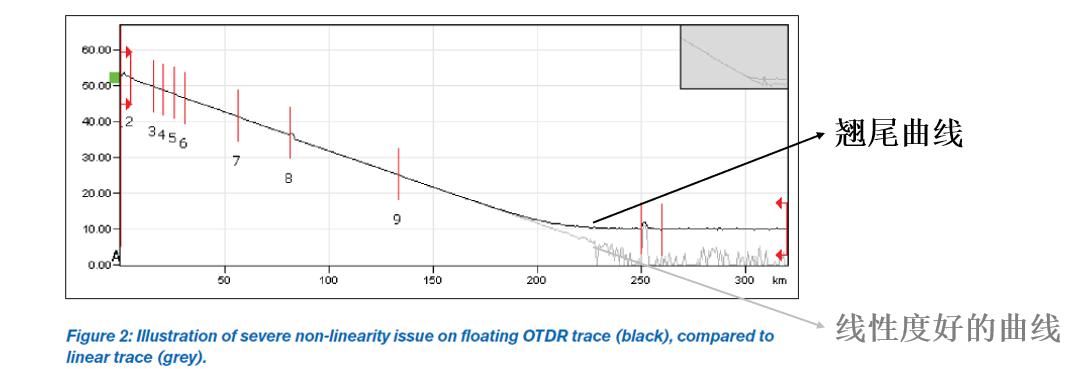

長距離測試，對OTDR的線性度是一個考驗，EXFO優異的線性度使得現場測試數據的重複性非常穩定

OTDR線性度不好長距離末端曲線上翹較小的光纜平均損耗

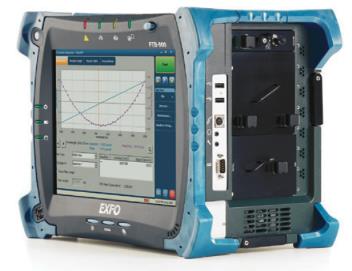

3.EXFO FTB-5500B/5800，麵向PMD/CD測試

EXFO色散分析儀，滿足從驗證光纖傳統容量到將網絡升級到指定速率的各種色度色散和偏振模色散測試要求。專為超長距離、高速傳輸應用所設計，提供測試速度、精度和性能的保證。

（1）FTB-5500B 偏振模色散（PMD）分析模塊

FTB-5500B PMD 分析儀模塊是一款符合最新的FOTP-124A測試標準，基於擴展幹涉法進行測試的PMD分析儀。可用於光放大線路或普通線路PMD的測量，是業界第一台基於幹涉法，同時可以穿通EDFA進行PMD測試的儀表。由於去除幹涉圖樣中自相關峰對PMD 的影響，使測量更為精確。該方法不僅適用普通光纜和器件測試，同時適用於架空光纜等環境變化大的測試，也是業界第一台可以測量低達PMD為零的PMD分析儀。主要特點：

● 全PMD測試範圍內4.5秒測試

● 沒有自相關峰的影響，測試精度更高

● 檢測方法可以朔源到NIST （美國國家標準與技術研究院）

● 架空光纜理想的選擇

● 專利技術，可以穿通 EDFA 進行係統級測試

● 精度可以滿足100 Gbit/s 速率的需要

● 符合FOTP-124-A 最新測量標準， 基於擴展幹涉法進行測試。

（2）FTB-5800 色度色散（CD）分析模塊

FTB-5800是一台基於相移法原理進行色散測量的色散分析儀，測試方法符合FOTP-169標準，該方法為色散的基準測量法，適用所有類型的光纖的色散分析。采用EXFO專利技術，無需收端和發端通信，即可進行色散測量。在鏈路中可以通過EDFA、隔離器等單向器件測試。主要特點：

● 0.1nm的實際色散測試步長：取樣點950個

● 基於相移法的高精度：可以評估色散補償斜率是否合適

● 混合光纖的精確測試

● 殘餘色散測試能力，可以穿通 EDFA

七．小結

G.654.E光纖可以顯著提升400G WDM等高速係統無電中繼傳輸距離，是構建超高速超長距大容量骨幹光網絡，是服務於國家“東數西算”戰略的落地實施，是新建光纖的主要選擇之一。

林普儀器在光纖/光纜的測試領域有三十年的行業底蘊，服務為於光棒/光纖/光纜的研發—生產—檢驗—工程驗收—維護搶修等運用，提供一攬子的測試解決方案。

我們致力於為G.654E的施工的熔接、工程驗收和日常維護提供優異的現場測試方案。
