一、關於光纖形狀傳感的綜述

光纖形狀傳感技術是近年來在光纖傳感領域又一項新的研究方向，目前除了國外少有的幾個產品在商業化應用外，國內暫時沒有成熟的產品出現，不過國內的諸多高校和研究機構都在光纖形狀傳感領域早有涉及。由於受到掃頻激光器和特種光纖製備的技術以及飛秒刻柵技術的限製，國內目前多采用波分複用的技術方向在研究，采用波分複用的方法有諸多弊端，如無法解決扭曲、傳感器的數量受限導致空間分辨率底等問題。所以，目前TSSC所采用的空分複用的辦法是目前較好的解決方案。

二、光纖形狀傳感的應用及TSSC產品的商用化

在光纖傳感的應用領域中，不用的應用場景往往對傳感技術有著千差萬別的要求。對於短距離高精度的場合（通常米級），目前所能看到的主要集中於醫療微創介入手術的導管位置追跡，這個時候就要要求整套傳感技術的實時數據刷新頻率非常高，對導管末端的位置定位精度也在毫米級以下。下麵分別介紹光纖形狀傳感若幹領域的典型應用。

2.1醫療領域

光纖形狀傳感技術的出現和發展依賴於線性連續形狀傳感器，連續光纖形狀傳感為多種醫療應用打開了大門。通過利用光纖形狀傳感的連續性、實時性、免受電磁幹擾性、高精度分辨率等特點來幫助導航和定位內窺鏡和導管。同時配套的解調儀器可以把生成的數據試試描繪在監視器上直觀顯示，以顯示傳感器和導管試試位置和路徑。該圖像還可以與之前的建模圖形結合在一起，實時顯示內窺鏡路徑已最快的速度達到病灶，通過這樣的結合，可以顯著的減少輻射照射時間。

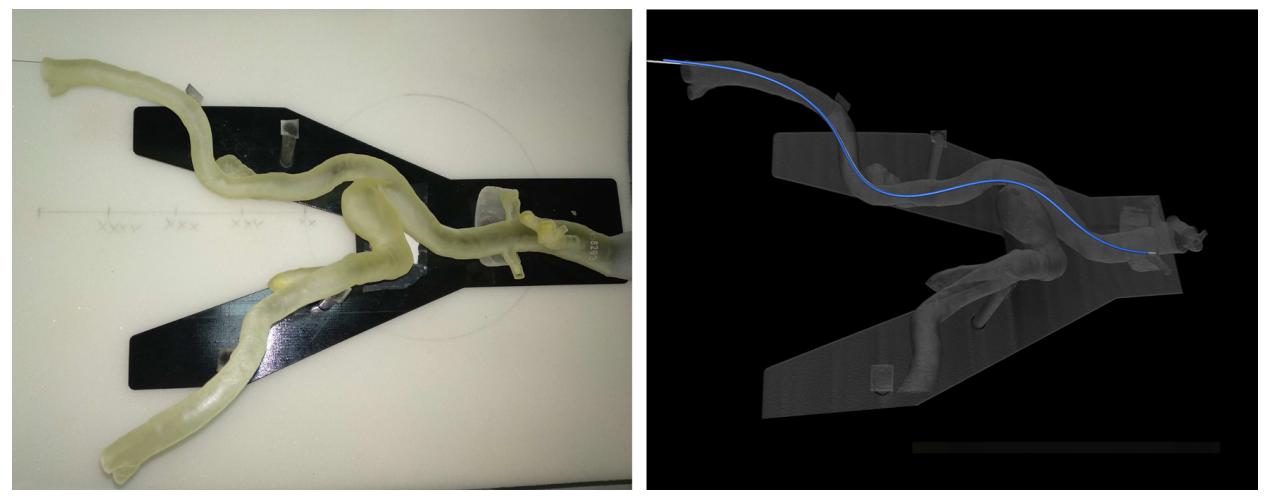

圖1：光纖形狀傳感應用過程：第一張圖像顯示血管模型，第二張圖像是CT掃描重建的3D圖和光纖路徑顯示

醫療案例1：光纖形狀傳感用於肺部活檢

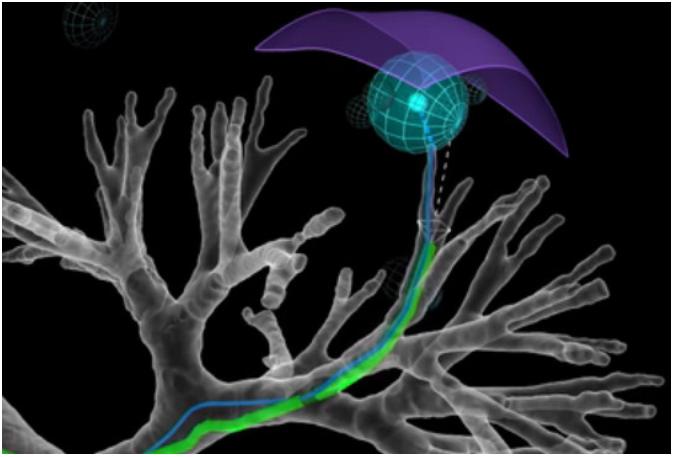

圖 2 集成了光纖形狀傳感器的 Ion 係統活檢針對肺部組織取樣過程

光纖形狀傳感技術可在整個導航和活檢過程中對導管位置進行主動控製

提供精確放置活檢工具所需的穩定性

醫療案例2：光纖形狀傳感用於心髒電生理

圖 3 用於心髒電生理直達需要做試驗的部位

顯著減少 X 射線和透視的使用時間

通過更有效和直觀的可視化和導航減少手術時間

由於光纖對電磁幹擾不明顯，光纖形狀傳感器可用於裝有起搏器和其他植入物的患者

提供設備整個介入導絲的路徑及可旋轉的 3D 視圖

醫療案例3：光纖形狀傳感用於胃腸鏡

圖 4 光纖形狀傳感可以用於胃腸鏡檢測的導航

在插入過程中提供整個導管的形狀和位置

可以將攝像機指示的遠端控製與設備手柄處的近端輸入相關聯

防止重複和穿孔

醫療案例4：光纖形狀傳感用於骨科的打孔定位

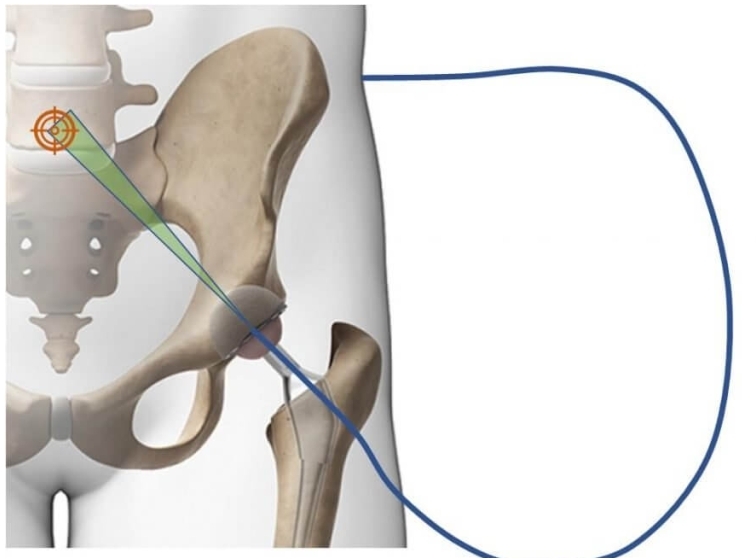

圖 5 光纖形狀傳感可以用於骨科手術

為髖臼杯更換過程提供工具對齊和指導

鑽孔程序中跟蹤和瞄準植入

2.2光纖形狀傳感在航空航天和國防工業領域的應用

光纖形狀傳感在分布式環境中確定位置、曲率和扭曲的能力為氣動彈性表征和反饋控製提供了理想的測量解決方案。光纖形狀傳感結合其體積小、疲勞壽命長等優點，提供了傳統技術無法實現的測量結果。

航空航天案例一：飛機機翼的形變狀態測量

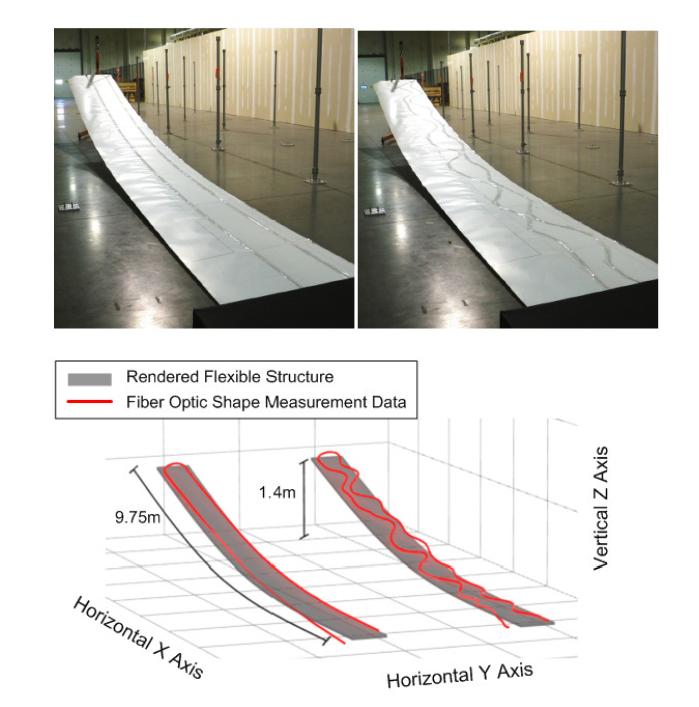

圖 6 柔性結構空間形變測量裝置與測量結果，多芯光纖分別布設為 U 型(左)和回旋型（右）

將多芯光纖形狀傳感器（30 米總長）布設在柔性結構表麵（結構長 10米左右），通過重構多芯光纖空間位置獲得被測表麵空間變形。如圖 6所示，多芯光纖布設在被測版型表麵測量空間變形裝置圖與測量結果，光纖布設分別為 U 型和回旋型。重構誤差在 1.5%以下。這一技術為大型柔性結構的變形監測提供了很好的手段。

航空航天案例二：可以用於發動機的內部檢修時的導航定位

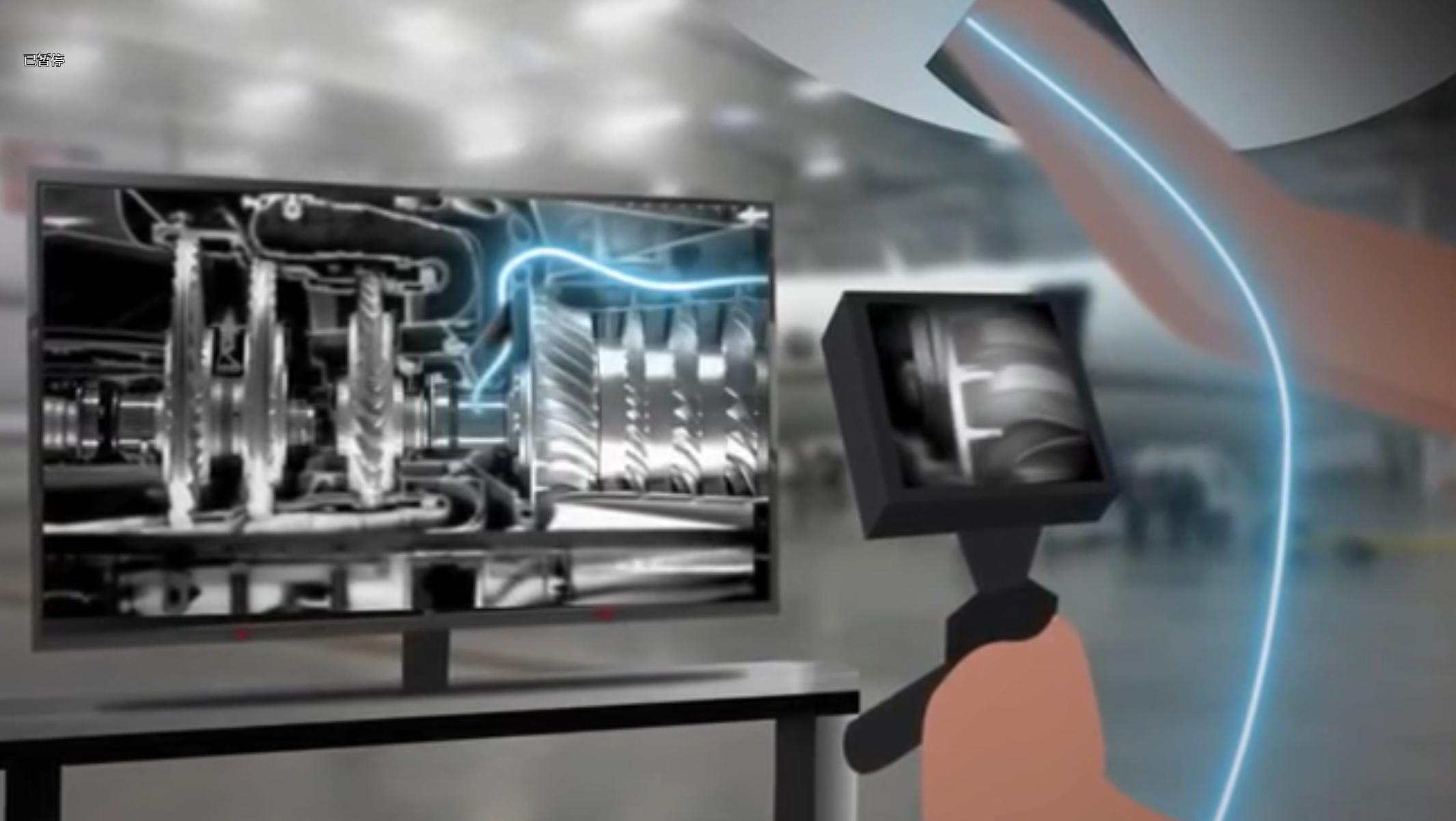

圖 7 光纖形狀傳感可用於發動機故障定位檢修

現階段，更多的情況是使用手動和機器人內窺鏡對發動機內部部件進行目視檢查，甚至進行維修。光纖形狀傳感正在被集成到這些檢測和維修設備中，以使操作人員能夠跟蹤他們所處的位置，快速返回到先前發現的故障位置，並將其位置信息進行存儲。

2.3光纖形狀傳感在能源及土木工程的應用

能源案例一：鑽頭的姿態控製

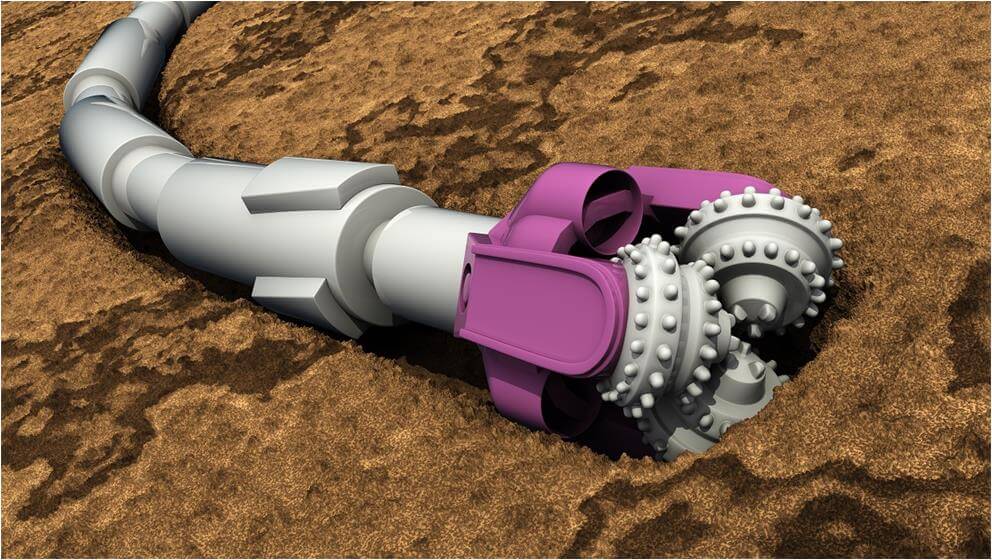

圖 8 光纖形狀傳感可用於鑽頭的姿態控製

石油和天然氣公司將光纖形狀傳感技術嵌入他們的鑽削頭中，以了解他們正在挖掘的位置和方向。核電站定期驗證棒束是否保持其最佳直線形狀，以確保安全運行。

土木工程案例二：隧道土體沉降的實驗案例

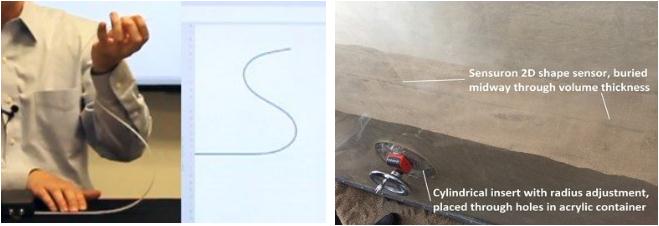

圖 9 光纖形狀傳感可用於土木工程的沉降監測

實驗使用約3米長的光纖形狀傳感器進行測試。光纖形狀傳感器由一根薄而柔韌的管子構成，管子的頂麵或底麵與一根或多根光纖相連。當管子彎曲時，測量的彎曲應變分布用於獲得管子的彎曲半徑的空間連續測量值。使用這些值，沿管子的整個長度可以導出二維位移輪廓。

三、光纖形狀傳感的主要技術及TSSC產品參數

下麵分別介紹光纖形狀傳感的三個核心技術，他們分別為傳感器設計與構型，分布式應變測量方法以及空間重構算法。

3.1傳感器設計與構型

光纖形狀傳感技術在構型上要求利用若幹根具有特定排布的光纖緊密組合在一起，需要多路光纖與中性麵存在相對位置關係。這種設計的目的是使光纖形狀傳感器在發生變形時各個光纖產生差異化的應變響應。TSSC所采用的就是四芯螺旋光纖的結構，三根光纖在外部呈螺旋狀排布，中間有一根平行光纖。外部的三根光纖每隔1cm旋轉一周。

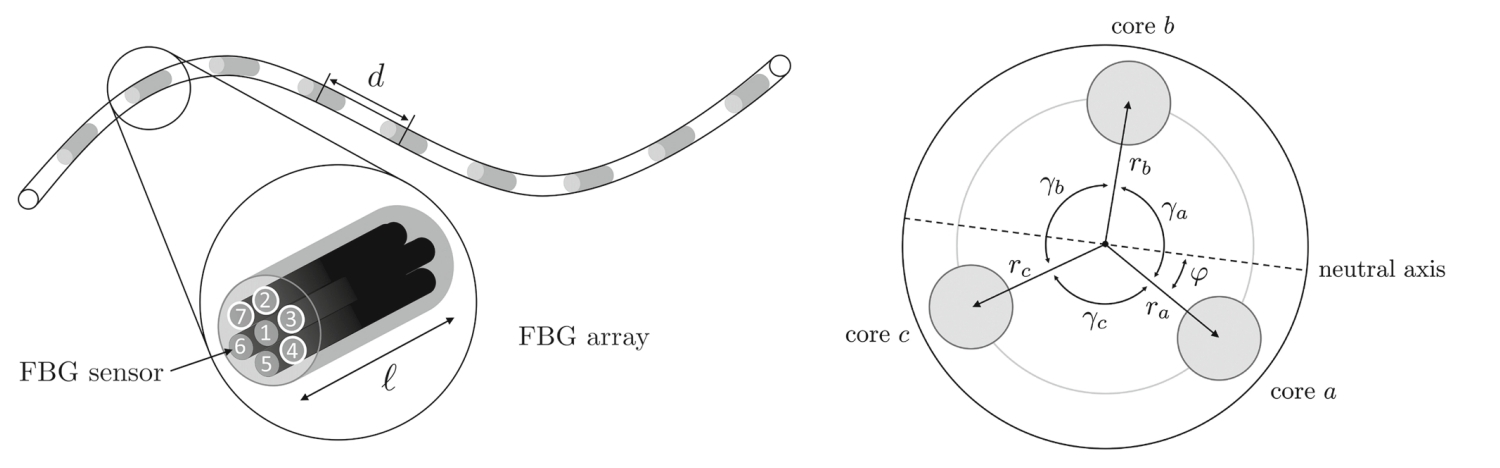

圖10 TSSC的光纖結構，d為光柵間距，L為光柵長度

3.2分布式應變測量方法

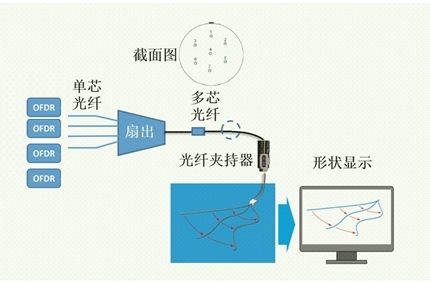

圖11 TSSC的OFDR形狀傳感技術結構示意圖

3.3三維重構方法

在重構過程中，三維重構算法實現了由多路特定排布的光纖上的應變轉化為傳感器中心線空間位置坐標的功能，重構算法影響著位置求解的精度。這種方法將空間分布的應變轉化為曲線的特征參量曲率和撓率，利用三維空間中曲線切向、法向和副法方向之間關係的弗萊納公式（Frenet-Serret Formulas），通過分布式傳感方式解算光纖中各個位置的應變值，並用數值方法對微分方程進行求解，從而得到多芯光纖在三維空間的位置

3.4 TSSC光纖形狀傳感的指標參數

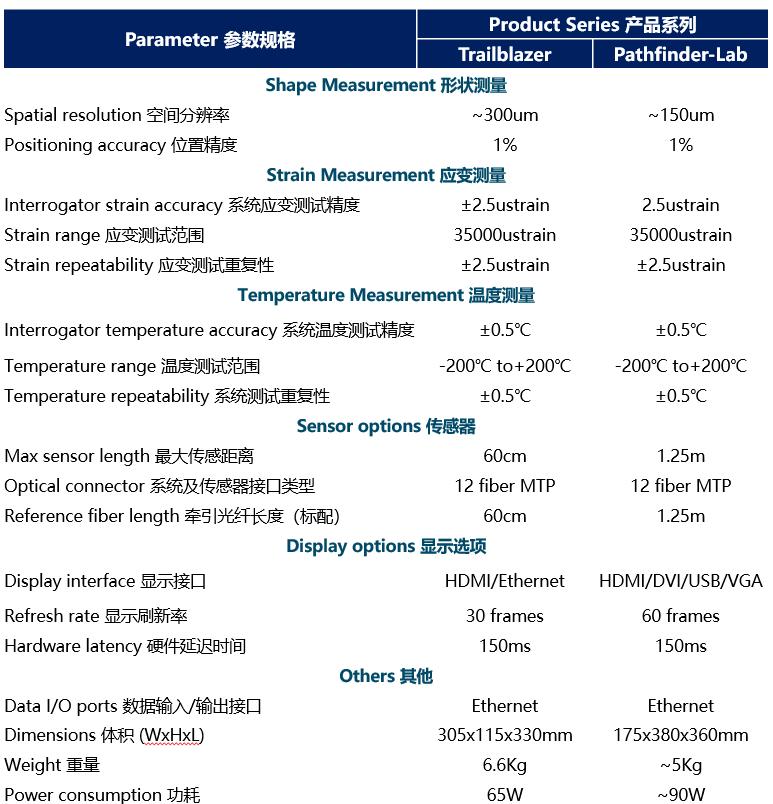

圖 12 TSSC的性能參數表

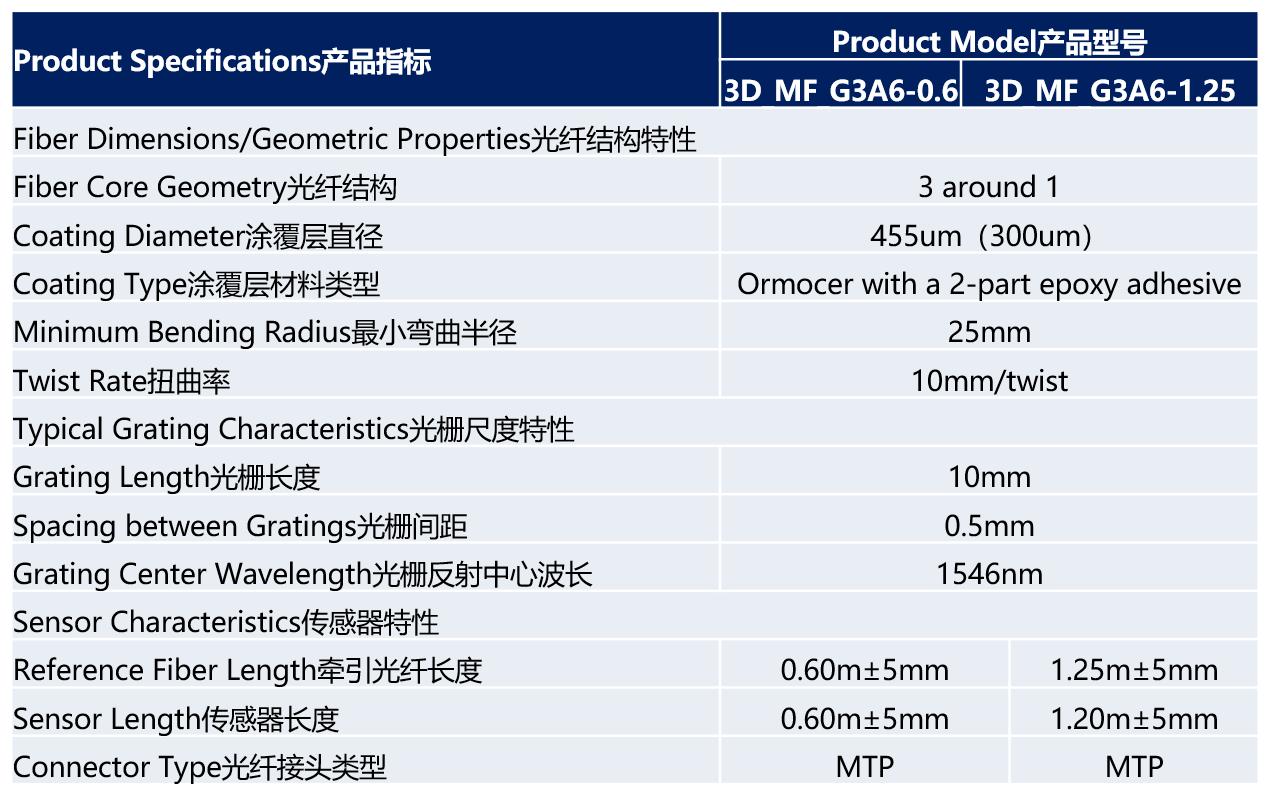

圖 13 傳感器參數

四、結束語

光纖形狀傳感技術相較於傳統基於電學技術的形狀測量方式，無需複雜的布線和連接多個傳感器，可以大大減小布設難度，並且能夠應用在很多電學傳感方式無法使用的場合，光纖的小尺寸使其易於集成到被測對象上，此外光纖傳感器不受外部電磁場的影響進一步拓展了其應用場合。在關鍵技術方麵，傳感器設計，分布式應變測量方法以及三維重構算法是近年來研究最多的幾個方向。光纖形狀傳感技術走向應用，尤其是和具體測量場景的結合還存在很多問題和挑戰，這將是光纖形狀傳感技術進一步研究與發展的方向。
