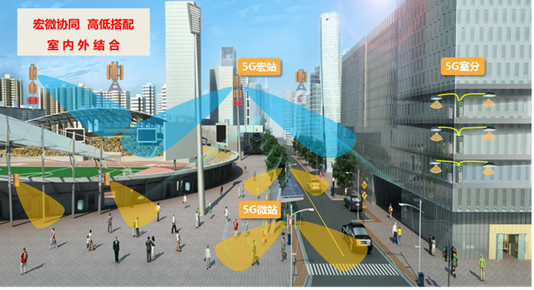

隨著5G網絡的發展，預計5G有85%的應用發生在室內場景，室內場景主要指寫字樓、商場、火車站、飛機場航站樓、地鐵、地下車庫、隧道、政府機構、住宅小區等，這些地方一般比較封閉，信號衰減很大，室外宏站信號到達室內部分區域無法覆蓋，就需要在室內添加室分係統來進行信號補充覆蓋。

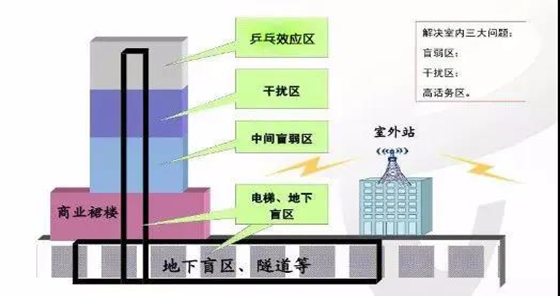

    如何評估室分係統的性能，最大化的解決室分係統盲區、熱點、幹擾的問題，在室分建設完成後對室分係統進行室分信號的模擬測試，滿足設計指標要求目前鐵塔和運營商關注的重點。

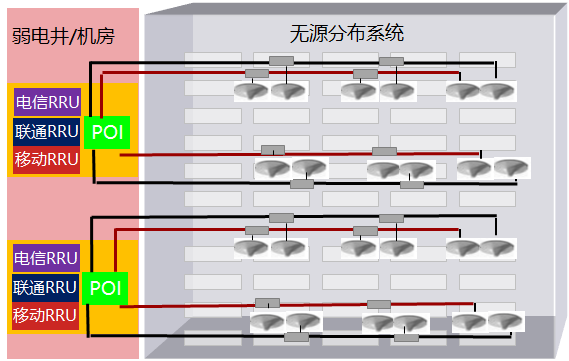

    室分係統主要關注信號覆蓋範圍、信號質量、係統穩定性、擴展性、成本效益等。通過配置對應的測試儀表，對室分係統的傳輸特性、網絡覆蓋、模擬場強覆蓋測試等無線場景測量，可測量指標包括：無線覆蓋指標、室分泄露、駐波比、鏈路損耗、天線端口功率、係統隔離度、語音呼叫業務測試等無線指標進行測試，可以對室分係統的信號覆蓋範圍、信號質量進行驗證，保障室分係統滿足設計技術要求。

室分測試係統主要由以下儀表組成：

•便攜式矢量信號發生器

•外場通信測試儀

•掃頻儀

•路測分析軟件

•天饋線測試儀

•功率計

•互調儀

一、林普 LP106 矢量信號發射源支持250kHz至6GHz的頻率範圍，具有頻段寬、功率動態範圍大、頻率準確度高、體積小、功耗低、製式全、重量輕等特性，能夠支持多種數字通信標準製式信號生成，能夠滿足室分信號測試需要。

•覆蓋250KHz至6GHz內的所有通信運營商頻段；

•支持GSM、WCDMA 、 5G-NR 、 LTE 、 WIFI 、Bluetooth、NB-Iot 等多種通信信號和用戶自定義信號的生成及播放

•采樣率最大可達100MHz；

•功率範圍：CW/-60dBm – +10dBm,可通過連接外置功放到+45dBm；

•支持通信導頻信號分生成；

典型應用：

•模擬信號輸出

•導頻信號模擬

•通信信號模擬

•雷達信號模擬

二、草莓秋葵菠萝蜜黄瓜丝瓜榴莲污污污 LP6000 外 場 通 信 測 試 儀 擁 有更 高 測 試 頻 率 、更 大解 析帶 寬、更 快 掃 描 速度 、更 低 接 收 靈 敏 度以 及豐 富的接 口。同 時具 備 幹 擾 分 析 、無 線 信 號 測 向 定 位 、場 強 測試 、5GNR/TDD-LTE/FDD-LTE/NB-IoT/WCDMA/GSM 信 號 解 析 等 多 種 測 量 功 能 。

•測試頻段覆蓋9kHz~6.3GHz/9GHz/20GHz；

•頻譜掃速可 以達137GHz/s(@25KHz)；

•Sub6G 接 收 靈 敏 度最高 可 達 到 -170dBm/Hz；

•具 備 5GNR/TDD-LTE/FDD-LTE/NB-IoT/GSM 等 多 種 移 動 通 信 係 統 解 調 分 析功能；

•高 達 100MHz 的 實 時 分 析 帶 寬，100% POI時間小於8us；

•支持 100MHz 帶 寬 的 TDD 係 統 上 下 行 分 離 幹擾 排 查 測 試

•支持室 內 信 號 覆 蓋 、室 外 路 測

典型應用：

•幹擾排查

•頻譜測試

•室分測試（鏈路損耗、隔離度等）；

•通信信號解析

•信號路測

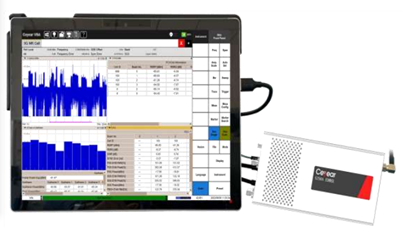

三、草莓秋葵菠萝蜜黄瓜丝瓜榴莲污污污 LP1129A 掃頻儀采用超小型設計，並支持多頻段和多製式以進行同步測量。具備清頻測試，基站覆蓋測試，基站定位，TDD 上下行分離查幹擾測試等功能，輸出結果包括小區覆蓋參數、廣播信道係統消息和頻譜信息，並以直觀、多樣的方式進行呈現。是針對運營商進行基站建設，網優等工作時的重要測試工具。

•測試頻段覆蓋9KHz至6.3GHz內的所有通信運營商頻段；

•采用低功耗和小型化設計，僅配置PAD或用戶電腦就可以進行結果顯示；

•支持4G/5G基站解調覆蓋測試，可同時進行最多32個頻點同時測試，同頻解調能力可達15dB，解調速度可達500ms/場；

•具備5GNR/TDD-LTE/FDD-LTE /WCDMA/CDMA/GSM等多種移動通信係統解調分析功能，支持盲掃功能，層三解碼；

•支持100MHz 帶寬的TDD 係統上下行分離幹擾排查測試；

典型應用：

•清頻測試

•覆蓋測試

•幹擾測試

•室分測試（覆蓋、場強、室分泄漏等）；

•運營商分析

•幹擾排查

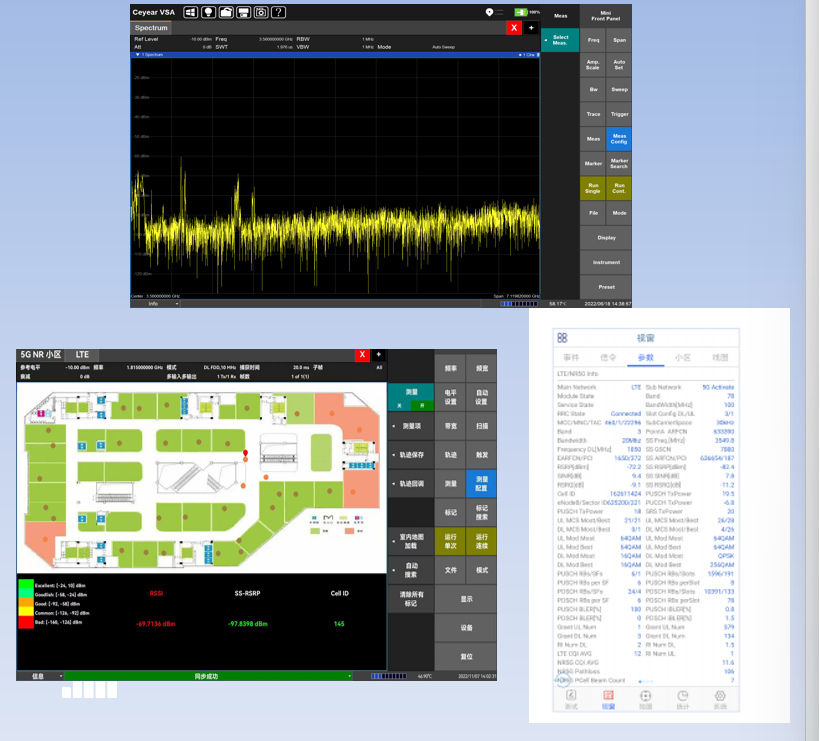

四、路測軟件為基於androids係統的便攜2G/3G/4G/5G便攜式多網絡多製式路測係統軟件。可用於無線網絡的覆蓋評估、業務模擬測試、網絡故障處理、網絡性能驗證、網絡優化和維護、單站驗證等眾多領域。支持多業務串行、並行測試，提供靈活可配置的數據後處理方案，通過它無線優化人員可以輕鬆評估無線網絡性能，迅速查找網絡問題。

•提供測試工程配置一鍵備份和恢複測試進度、實時統計、設備/指標告警凍屏、截屏、搜索等輔助數據處理線圖/分布圖；

•支持高速FTP上傳/下載·高速UDP上行/下行Ping時延測試 MOS、語音等業務測試；

•室分場景：室內地圖，樓層管理，覆蓋打點

•室外場景：Baidu/GPS，參數覆蓋

•基站單站驗收：一鍵式單站驗收；

•提供專業數據軟件，可進行，自動統計/一鍵報表數據接口對接專業單站驗收平台,一鍵上傳/智能分析等數據管理功能；

典型應用：

•無線網絡的覆蓋評估

•網絡性能驗證

•網絡優化和維護

五、AT240天饋線測試儀具有測量速度快、測量精度高、體積小、重量輕、可電池供電、支持觸摸屏操作、背光亮度可自動調節等優點，可對駐波比、回波損耗、特性阻抗和相位進行測試，對故障點定位。可用於各種通信基站天饋線係統的測試，包括集群、GSM、PCS/DCS、CDMA、GPRS、WCDMA、CDMA2000、TD-SCDMA、LTE 及尋呼係統等。

•支持回波損耗、駐波比、電纜損耗、DTF 回波損耗、DTF 駐波比、Smith 圓圖、相位共七種測量格式；

•支持列表掃描功能，同時測量多個頻段；

•內置大容量鋰離子充電電池，支持電池更換；

•適應野外等多種環境測試需求，抗沙塵、撞擊、振動；

•支持觸摸屏操作，配備一款 7 寸液晶觸摸屏,除了可進行菜單操作外，可觸摸點擊各種顯示信息，進行快捷的參數設置

典型應用：

•天饋係統性能測量與維護

•電纜及天線性能測量

係統應用1：上下行鏈路損耗測試

    針對室分係統中係統設計值和實際值之間的差異采用信號源和外場通信測試儀的方式進行測試，能夠自動的更新頻率信息，並自動統計測試結果，節省測試時間。

係統應用2：室分模測

    在室分係統開通前，通過用信號源發出對應到導頻信號，利用掃頻儀或路測軟件采集5G NR、LTE解調後的小區信號強度數據，驗證室分係統無線信號覆蓋的情況，並統計分析

係統應用3：係統隔離度測試

    在室分係統建設中，利用儀表評估係統內收發隔離度、係統間阻塞隔離度、係統間互調隔離度和係統間雜散隔離度。主要評估係統不同端口之 間的隔離度性能

部分依據標準：

《無線通信室內信號分布係統 第6部分：網絡驗收方法》（YD∕T 2740.6-2014）

《5G數字化室內分布係統技術要求 》YD/T 4009-2022

《綜合布線係統工程驗收規範》（GB/T 50312-2016）

《無線通信室內覆蓋係統工程驗收規範》（YD/T 5160-2015）
