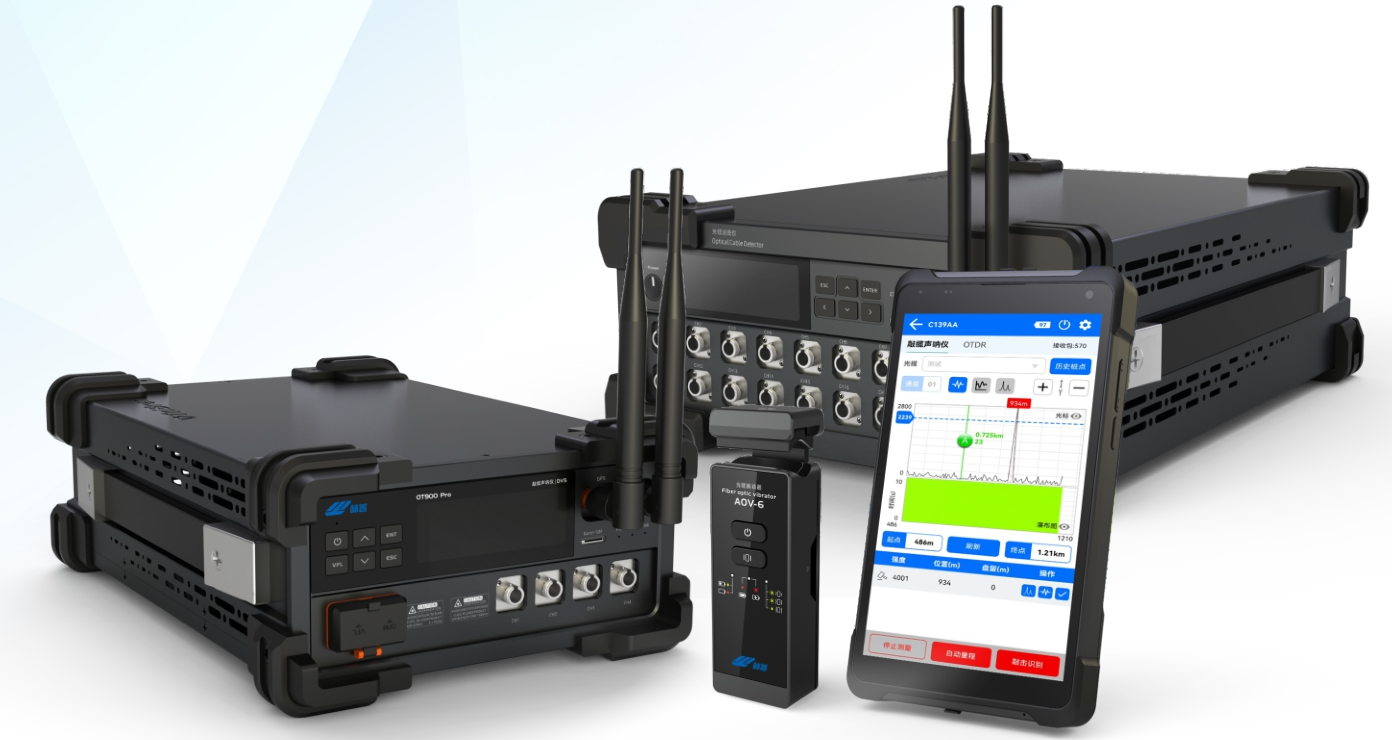

OT900 Pro敲纜聲呐儀是一種利用光纖作為傳感介質,實現對長距離光纜周邊範圍內的振動信號進行連續、實時采集的技術。通過人為製造振動,能夠精確獲取目標光纜點位,化繁瑣為極簡,隻需一人、一錘、一手機,即可完成光纜資源的故障定位、光纜查找、普查等工作。提供多通道測試,可滿足4或20組不同人員同時工作。
功能強大:具備OTDR、巡線儀(故障定位、分纜識別、路由標定、數據管理)、功率計、VFL等功能模塊
支持額LAN/4G/WIFI三種連接模式,適應各種環境聯網
長距離、高精度:OTDR測量達120km,振動傳感距離達50km;點間距5米,定位精度5米
提供4通道和20通道兩種不同應用場景配置
支持手機APP遠程控製,1人1錘1手機即可完成所有工作
內置獨有5種不同工作環境模式,應對各種複雜環境下的測試精度
具備瀑布圖獨立視角,提升高複雜環境下的信號辨識度
內置鋰電池,連續探測時間4小時
參數 | OTDR功能 | 振動功能 |
工作波長 | 1550或1310/1550 | 1550 |
動態範圍(dB) | 36或40/38 | 16 |
定位精度 | ±2.5m@40km | ±5m@50km |
±5m@80km | ||
±10m@120km | ||
通道數 | 4或20 | |
外部通信接口 | 4G/LAN/WIFI | |
空間分辨率 | / | 5m |
測量方式 | 損耗 | 振動 |
判定事件 | 斷纖/弱光 | 振動 |
功能 | 長度、損耗、反射 | 故障定位:獲取盤留長度、資源點經緯度等信息 光纖振動器快速識別目標光纜 |
光纜資源數據管理:采集點信息、照片、快速導航等,數據編輯、保存、導出 | ||
對接資管功能:APP建立工單、派單、故障告警派送等功能 | ||
中、長距離光纜工程和維護故障處理
光纜故障定位和故障追蹤
光纜巡線
光纜路由標定
光纜資源管理
